Использование онлайн SDR для контроля качества работы радио

Довольно часто для контроля качества работы собственной радиостанции многие радиолюбители обращаются к коллегам. Особенно часто возникают сомнения в качестве звука (при работе микрофоном), его объеме и "пробивной" способности  в зашумленном эфире. Понятно, что у каждого человека может быть свое мнение о таких параметрах, да и условия приёма и используемая аппаратура корреспондентом может вносить свои коррективы в субъективную оценку.

Можно конечно попросить корреспондента записать ваш диалог и затем самостоятельно оценить свой сигнал исходя из собственных предпочтений. Но не у всех имеется встроенный в трансивер цифровой магнитофон, да и усложнять работу (если корреспондент имеет ограниченный диапазон свободного времени) коллег не хочется.

Простой вариант используется мной при использовании удаленных WEBSDR. Это цифровые радиоприемники расположенные по всему миру и можно подобрать благоприятный регион в зависимости от излучаемой частоты, времени дня, удаленности территорий. Они дают возможность доступа к ним радиолюбителей всего мира. Удаленно можно управлять настройками WEBSDR и там обычно имеются встроенные цифровые магнитофоны. Т.е. помимо самоконтроля  в прямом эфире можно в последующем прослушать запись и проанализировать её анализатором.  Такие встроенные инструменты есть на данных сервисах. Это объективный и субъективный контроль работы радиостанции.

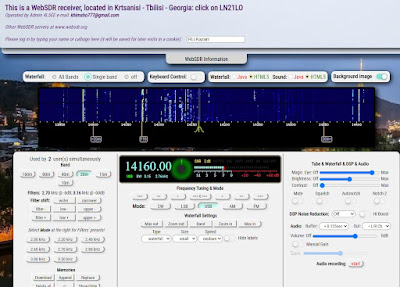

Воспользовался Грузинским проектом WEBSDR


На этом сервисе есть встроенный цифровой магнитофон и анализатор.
Ниже по ссылке запись фрагмента QSO с радиостанцией из Воронежа UA3QUK.
Территориально расположение (Тбилиси) удачно как для приёма сигналов моей радиостанции, так и сигнала оператора из Воронежа.


Использовался с моей стороны трансивер Alinco DX-70 (довольно старый трансивер, но с хорошими данными). Антенна - вертикал. Штатная гарнитура. КСВ антенны -1,4.

73!




среда, 6 апреля 2022 г.

Оживляем старую радиостанцию Р-108

В годы моей давнишней армейской службы в моем ведении были и радиостанции Р-105. С ребёнком решили восстановить старую радиостанцию.  Радиостанции около 50 лет.

По техническим условиям питание радиостанции осуществляется от двух последовательно соединенных аккумуляторных батарей 2НКН-24 с общим напряжением 4,8 в. Средняя точка аккумуляторных батарей через радиостанцию заземлена, вследствие чего образуются положительное и отрицательное плечи питания с напряжением 2,4в в каждом плече.

Необходимих аккумуляторов не было и их проблематично в настоящее время найти. Решили сделать стабилизированный сетевой блок питания. За основу взяли типовую схему на КРЕНках (по ссылке).

На небольшой пластине закрепили детали и уместили их в аккумуляторный отсек радиостанции таким образом, чтобы можно было закрыть крышкой отсек питания.

Уместился в корпусе и накальный трансформатор с двумя выходами по 6,3 (5) вольт.

В корпус врезали сетевое гнездо с фильтром от компьютера. Проверили на работоспособность. Несколько подсаживается напряжение при переходе на передачу. Фильтрация получилась отличная. Нет и следа от фона 50 Герц.

Ниже на фото готовая к работе радиостанция р-108. Антенна -куликовка и подключена штатная гарнитура.


 Радиаторы КРЕНок довольно сильно греются, но блок питания вполне работоспособен длительное время.


суббота, 12 февраля 2022 г.

UA4S

 Наткнулся в Youtube на канал "Детская радиоплощадка" Нижегородских радиолюбителей. И там обратил внимание на ролик-поездку радиолюбителей Нижнего к нам в Республику Марий Эл в гости к UA4S.

Получилось что то вроде видеоэкскурсии на контест-площадку радиостанции UA4S.




Радиотелеграфия дома

 Дополнительное образование ушло на дистанционку и чтобы не потерять навыков работы в направлении скоростная радиотелеграфия есть возможность воспользоваться программным обеспечением, которое используется в СРТ. Это программы RUFZ  и Morze Runner.

Понадобится персональный компьютер (ноутбук), наушники. Если используется ноутбук, то можно использовать отдельную стандартную клавиатуру. Затем устанавливаем на компьютер программное обеспечение и вперёд....

О работе с этими программами я в октябре 2020 года писал в блоге пост "Компьютерные упражнения для юных радиотелеграфистов". В нем я сделал ссылки на правила и приложил два видеоролика в которых приведены примеры работы с этими программами для юных спортсменов. Программа Morze Runner использовалась (в ролике) в упрощенном тренировочном варианте. Понятно, что результаты работы начинающего юного спортсмена в этих упражнениях были довольно низкие.

Затем в декабре 2020 года был записан пример работы (как вариант такой режим предлагался использовать в дистанционном варианте соревнований по скоростной радиотелеграфии) в программе Morze Runner. Здесь использовался таймер и видео юного спортсмена, работающего в этой программе. Ролик можно посмотреть по ссылке здесь.

И вот сейчас, когда дистанционка коснулась нас непосредственно, записал еще несколько роликов в которых я пытаюсь соревноваться с сыном в работе с этими программами. Заметен прирост результативности и уверенности в работе с программным обеспечением для скоростной радиотелеграфии.

В видеороликах используется как видео работающего с программой, так и рабочее окно программы.

А ниже результаты работы меня (R4SBD):




И ребёнка:


 Для начинающих спортсменов некоторые приёмы работы в программах могут показаться полезными.

Удачи и всего доброго.


суббота, 5 февраля 2022 г.

В помощь оператору любительской радиостанции

 Как развитие поста "Самоконтроль любительской КВ радиостанции онлайн с помощью SDR приемника".

При активном использовании вертикала при проведении любительских радиосвязей заметно, что при явном преимуществе в работе на передачу, на прием такая антенна  работает не очень хорошо, что при работе на общий вызов просто "отсекает" корреспондентов со слабым сигналом. И, как вариант дополнительной поддержки на приём, можно воспользоваться удаленным онлайн SDR-приёмником. В этом случае у вас появится возможность дополнительного приёма сигнала корреспондента (ов). В отдельных случаях это отличное подспорье. Правда придется учесть, что сигнал получаемый через интернет будет приходить с некоторым запозданием. Записал видеоролик в котором четко слышен как мой сигнал, так и сигналы корреспондентов. В ролике две радиосвязи (телефоном и телеграфом). При телеграфной радиосвязи с венгерским радиолюбителем этот способ связи помог завершить QSO,  когда венгерская станция резко ушла на приём в трансивере в затухание. При этом сигнал на SDR - приёмнике был стабильным.




Использовался трансивер FT-450. Мощность 100 ватт. Антенна - вертикал на диапазон 14 МГц. КСВ 1.3.

Приём велся на SDR - приемник территориально находящийся в Нидерландах Wide-band WebSDR .


Наверняка многим радиолюбителям интересно послушать свой сигнал со стороны. В этом  онлайн приемнике есть функция записи и сохранения аудиофайла (можно записать эфир). Это позволит оценить качество своего сигнала и возможно откорректировать настройки своей радиостанции.



Таких приемников довольно много в сети Интернет и они территориально находятся на разных континетах и в разных странах, в том числе и в России.

суббота, 18 декабря 2021 г.

ВС "Снежинка"-2021

Приняли участие в ВС "Снежинка"-2021.

Мороз и солнышко- прекрасные ощущения от чудесной природы.

К сожалению пришлось работать SINGLE-OP JUNIOR-19 на 7 и 14 MHz SSB. Болезнь помешала работать всей команде. Было трудно 4 часа работать без пауз в эфире. И голос подсел...






Предварительные результаты обнадеживают. Ближайших конкурентов в группе удалось обойти. Что скажет судейская коллегия...

Антенны завораживают.




 Будем ждать результатов.

73!

P.S. Опубликован протокол соревнований.

UA4S - 1 место

RT4S - 2 место

Республика Марий Эл по общекомандному зачету на 1 месте среди 27 субъектов из 8 федеральных округов


воскресенье, 12 декабря 2021 г.

Соревнования по радиосвязи на КВ «Мемориал маршала Г.К.Жукова»

Состоялись  в воскресенье 05 декабря 2021 г. с 16.00 UTC (19.00 MSK) до 18.00 UTC (21.00 MSK).

Темно, морозно, звездно...




Работали телеграфом и телефоном с двух рабочих мест. Положение.



Судейство проводится в ON-LINE режиме (TNX RK1AA), текущие результаты можно посмотреть  здесь

Ребята выступили уверенно и показали хороший результат в соревнованиях. Здесь соревновались как взрослые участники, так и молодёжные команды. Так что было трудновато соревноваться с опытными спортсменами.
