Манипулятор электронного ключа

Удалось собрать  в единое целое контактный блок поляризованного реле РП-4 и обыкновенный подшипник ступичный от росийско-советской классики автомобилестроения.

Цель работы - создать манипулятор для работы в эфире телеграфом.

Основа: РП-4

После аккуратной разборки (Такие реле (РП4,5,7) времен СССР до сих пор активно продаются в интернете. Примерная стоимость - 150 рублей.) у меня  появилась контактная группа. Эту группу закрепил на массивном основании (ступичный подипник), которое позволит легко манипулировать ключем без дополнительной поддержки второй рукой за основание.

В качестве манипулятора для пальцев руки воспользовался кусочком оргстекла, в котором продела паз и затем вклеил. При апробации отметил ложные срабатывания и пришлось добавить в переднюю часть ключа небольшой демпфер из силикона (светло-лиловая полоска), что сняло ложные срабатывания от дребезга.

День рождения

23 октября 2019 года появилась (получена лицензия 1 категории)  коллективная радиостанция RD4SB Центра детского и юношеского технического творчества. Аппаратура простая: Трансивер Alinco DX70 100 ватт, тюнер.



Пока используется простейшая антенна LW длиной 41 метр с согласующим устройством на ферритовом колечке. Работать планируем на первом этапе телефоном и телеграфом.

Радиостанция работает из корпуса "Е" МарГУ. Не очень комфортно, но эфир довольно чист. Нет бытовых помех от гражданской излучающей техники.

ДО встречи в эфире. 73!

Группа 4S

Адрес для радиолюбителей (присоединиться к группе)  Республики Марий Эл: https://groups.google.com/d/forum/4s-hamradio





Лицензия 1 категории

Прошел год и вот небольшая новость. Получил лицензию 1 категории (2 октября 2019г.) Позывной решил не менять - оставил как есть.

Несколько подредактировал информацию на QRZ.ru в разделе биография.

Начинал SWL UA4-091-169 с 1979 года. Затем с 1983 года сначала работал позывным UA4SBV, а чуть позже UW4SA. Аппаратура была разнообразная. Для наблюдений в самом начале пути использовал несколько доработанные радиоприемники ТП54 и Казахстан. На крыше дома появились антенны более пригодные для передачи. Антенны пробовались разные (размещение на крышах 4 и 5 этажных домов). Особенно активно использовалась антенна "морковка" UW4HW на ВЧ-диапазоны. На НЧ диапазоны - W3DZZ и Inverted -V. Некоторое время было два квадрата на 28 Мгц и 7 элементная антенна на 144 Мгц.
Многое было: передающая приставка к Р-250 М2, собирал трансиверы ламповые и полупроводниковые. Активно использовал и усилитель мощности на двух ГУ-50. Работал на всех диапазонах,кроме 160 метров. Появился и новый позывной радиостанции 1 категории - UW4SA. Была также возможность использовать и трансиверы промышленно выпускавшиеся в Советском Союзе: Волна и Луч...
Затем довольно долго не работал в эфире в силу разных причин.
С октября 2018 года вновь в эфире с позывным R4SBD. С 2 октября 2019 года получил лицензию 1 категории. Позывной не стал менять - оставил действующий. Работаю CW, SSB и цифровыми модами.

Скоро год, как я вновь в эфире

Время летит незаметно. Несмотря на довольно примитивные антенны и аппаратуру удалось довольно много интересных QSO провести. Доминируют цифровые виды радиосвязи и телеграф.
Много удовольствия доставила мода FT8, Попробовал и другие моды. Много связей провел BPSK31 и BPSK63. Несколько связей JT65.
Из неудобств стоит отметить отсутствие CAT контроля с программного обеспечения и то, что пришлось использовать различные компьютерные программы для разных модов.

Карта освоенных территорий и Россия и мир:

P.S. Антены LW и Delta Loop при мощности не более 100 ватт.

Участие в Первенстве России по радиоспорту

Состоялось 6 апреля 2019 года. Регламент первенства доступен здесь.

Команда юных спортсменов работала на радиостанции RT4S.

Каждый участник работал по 30 минут сменяя друг друга. Удалось провести 191 радиосвязь за 4 часа соревнований. Работали малой мощностью - 100 ватт на диапазонах 40 и 20 метров телефоном.

Радиостанция расположена на 5 этаже здания общежития автошколы на ул. Водопроводной. Крышу украшают внушительные антенны.

Уставшие, но довольные результатом, после соревнований разьехались по домам.

Новость на сайте регионального отделения союза радиолюбителей России.

Опубликованы предварительные результаты первенства России по радиоспорту (радиосвязь на КВ-телефон). Соревнования состоялись 6 апреля 2019 года
Приказ о присвоении спортивных разрядов №292 Министерства молодежной политики,спорта и туризма Республики Марий Эл (стр. 6)

Простая пищалка для наращивания скорости передачи азбуки Морзе

Для тренировки ребенка работе на телеграфном ключе собрал небольшую "пищалку" (звуковой генератор). После поездки в Екатеринбург подсмотрел как некоторые спортсмены использую подобные решения. Это гораздо удобнее, чем просто без звука выстукивать сигналы азбуки Морзе. Наши ребята так и делали. Во время тренировок стучали с разной скоростью ключи.

Схема проста и легко может быть повторена. Звуковой генератор собран  на двух транзисторах. Подойдут любые германиевые или кремниевые транзисторы с n-p-n проводимостью.

Схему поместил в небольшую коробку (для монтажа электропроводки) и вывел гнезда для ключа и выход на наушники. Можно использовать разные гнезда. Для ключа использовал Большой джек, который используется в любительской радиостанции. Предусмотрел и переходник для разных ключей.

Питание "пищалки" автоматически отключается когда ключ разомкнут.

Всероссийские соревнования по скоростной радиотелеграфии

В Екатеринбурге с 28 марта по 31 марта 2019 года проходил Кубок России и Всероссийские соревнования по скоростной радиотелеграфии. В соревнованиях приняли участие 60 спортсменов из 9 регионов России.

Молодежная команда Республики Марий Элприняла  участие в соревнованиях. Большинство участников соревнования впервые приняли участие в таком значимом спортинвном мероприятии. Рома в числе спортсменов.

Основная задача для нашей команды - получить опыт участия в таких соревнованиях.
Заняли не последнее, но и не призовые места.

Командные результаты в Кубке России:
1 место - Свердловская область
2 место - Пензенская область
3 место - г. Санкт-Петербург

Командные результаты во всероссийских соревнованиях:
1 место - Алтайский край
2 место - Московская область
3 место - Кемеровская область

Дети показали довольно хорошие результаты и познакомились со спртсменами разных регионов. Город Екатеринбург произвел большое впечатление на ребят. Город красив, сохранилось множество старинных зданий. Побывали в музеях, побродили по улицам города...

Самых молодых участников наградили памятными дипломами.

Соревнования по радиосвязи на КВ среди молодёжи «Регион»

Участником соревнований в составе команды RT4S впервые стал Рома. Пост появился по причине публикации предварительных результатов на сайте Союза радиолюбителей России.

А в конце марта на сайте Союза Радиолюбителей России опубликован утвержденный  Протокол межрегиональных по радиосвязи на КВ-телефоном среди молодёжи «Регион», а также UBN участников. Соревнования состоялись 16 февраля 2019 года

Это первое серъёзное участие в соревнованиях такого уровня, да и вообще первое. Оба участника команды  впервые работали в эфире, но результаты  оказались достойные.

На  видеоролике сеанс связи с одним из участников соревнований.

Апробация новой программы и моды JT65

Попробовал поработать модой JT65. Для этого воспользовался программой JT65-HF HB9HQX-Edition. Её можно скачать по ссылке здесь.

JT65-HF-HB9HQX-Edition является простой в использовании программой с открытым исходным кодом, разработанной для передачи и приема протокола JT65. Имеется удобный встроенный быстрый декодер, база данных журнала (SQLite). Из встроенного журнала можно автоматически отправлять eQSL через сервис eqsl.cc  или экспортировать  в свой основной журнал.

Программа еще и хороша именно для меня тем, что не требуется полный CAT- контроль трансивера (точнее, есть несколько  режимов (меню config) использования с различными программными продуктами управляющими радиостанциями,  в том числе, - запрет CAT контроля). Достаточно настроить порты взаимодействия и установить уровень громкости звуковой платы компьютера. У меня старенький трансивер и это важно.

Программу осваивал методом тыка. И все получилось без сложностей как для меня, так и для моих корреспондентов. Есть обзорный режим и режим выбора конкретного кореспондента. Работал выходной мощностью около 10 ватт.

Работа в JT65 представляет обмен корреспондентами информацией циклами в 60 секунд. Связи можно проводить  маленькой мощностью 5-30 ватт. Антенны могут быть простейшие. Передается уровень сигнала в -db относительно 9 баллов. Уровни используемая программа определяет и устанавливает на передачу автоматически. Соответственно в автоматическом режиме можно и связи проводить.  Требования к компьютеру  небольшие. Интерфейс полностью подходит от других цифровых видов (РТТ через СОМ). Необходима синхронизация времени. Это нужно для четкой работы этой моды. Связь очень помехоустойчивая, даже когда станции "налазят" друг на друга. При этом уровни сигналов могут быть настолько слабыми, что их зрительно не видно на водопаде, но связь проводится. Несколько раздражет медленность связи: минута на передачу 1 порции, затем 1 минута на прием и декодирование и так далее.

Скриншот первого QSO на картинке ниже:

QSL- карточки подтверждающие связи удалось получить уже сегодня благодаря сервису e-QSL.

Успехов!

Первые радиосвязи в моде FT8

Довольно долго пытался найти программу, в которой можно будет проводить радиосвязи в моде FT8.

Мода FT8 названа так в честь её создателей - Стива Фрэнка K9AN и Джо Тэйлора K1JT. За короткий промежуток времени, режим этот стал чрезвычайно популярен в эфире.Технические характеристики моды доступны здесь.

У меня довольно старый Трансивер Icom IC-721 и при использовании наиболее популярных программ мне не удавалось работать с компьютером. Везде требовался полноценный CAT - контроль.
Наконец, сегодня, удалось!!! На 14 и 7 Мгц. Работал в ручном режиме. Мощность радиостанции около 30 ватт.
Вот несколько скриншотов с QSO:

Воспользовался программой MSHV болгарского радиолюбителя LZ2HW. Есть версия и с русским интерфейсом. Несмотря на несомненные преимущества данного вида связи, наличие приличной антенны обязательно. Действительно требуется небольшая мощность для проведения QSO. Для работы и взаимодействия с компьютером используется внешняя звуковая карта (SBXproStudio), которая обеспечивает качественный приём и передачу сигналов и DATA кабель (UDM-AC-08-IC) для работы цифровыми видами связи и телеграфом.

Настройка программы и ход проведения радиосвязи (видеоролик):

Сегодня же и получил несколько eQSL карточек подтвержающих радиосвязи модой FT8:



Так что имея даже старый трансивер можно успешно проводить QSO и современными модами.
Успехов :)

Готовимся работать через спутник SO-50

Спутник SO-50 несет на своем борту любительский ЧМ ретранслятор, работающий на частотах 145.850 МГц (вход, uplink) и 436.800 МГц / +- 9 кГц допплеровского сдвига. Ретранслятор доступен для любителей во всем мире. Подробнее о спутнике можно почитать здесь.

Программное обеспечение

Необходимо знать, когда спутник будет доступен для нашей территории, знать азимут на который направить аненну трансивера. Для этого установил на компьютер программу Orbitron  - систему слежения за спутниками, предназначенная для радиолюбителей и любителей визуальных наблюдений космических рукотворных объектов. Программа показывает положения различных спутников на любой заданный момент (как в реальном времени, так и в режиме симуляции). Программа БЕСПЛАТНА (Cardware), и считается одной из самых простых в обращении, и одновременно и самых мощных программ слежения за спутниками, по мнению тысяч ее пользователей со всего мира. На скриншоте рабочее окно  программы:

Кроме этого доступен онлайн сервис, с помощью которого также можно отслеживать  спутник SO-50 и составлять прогнозы на несколько дней.

Посмотреть на QSO, которые проведены через спутник можно по ссылке здесь.

Для точного определения азимута использую мобильное приложение  Compass Galaxy для OS Android.

В качестве трансивера, способного работать на разнесённых частотах выбрал популярную недорогую модель Baofeng -UV5R. Настроил каналы на прием и передачу в необходимых диапазонах. Спасибо за советы в сети интернет HAMов. Отправил документы для регистрации в Роскомнадзор.

Собираем антенну

Теперь встал вопрос выбора антенны. Конструкций в сети множество. По совету Энвера Балмушева (UA4SAI) выбрал довольно простую конструкцию. Усиление антенны ( по информации автора) 4 dBd на 144 Мгц и 6.5 dBd на 433 Мгц  питается кабелем 50 ом. Детали для антенны приобрел в близлежащем магазине ( металло-пластиковая 3/4 труба, крепления к ней, пластиковые хомуты, медная шинка 4мм).

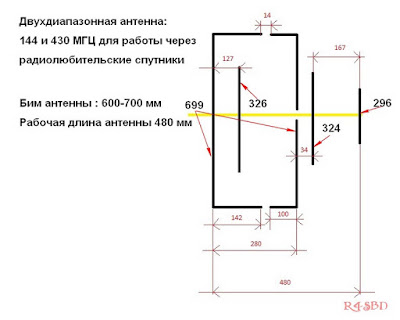

Схема антенны:

 Вот на снимках  узлы и детали антенны:

Согласующий трансформатор:

Антенная часть готова (сделал два экземпляра с разной толщиной элементов) и подключена к трансиверу. Направляться на спутник она будет руками.

Зима и не удачное (доминирующий азимут на спутник) расположение окон и балкона не позволили провести радиосвязь, но услышать, правда очень слабо, получилось. Антенна настроена на передачу и имеет хорошую направленность по приёму.

Остается дождаться благоприятных погодных условий, выбраться на улицу и попробовать провести первую радиосвязь через спутник-ретранслятор...

BPSK31

Персональный компьютер – один из важнейших компонентов современной любительской радиостанции. В настоящее время для работы цифровыми видами радиосвязи используется персональный компьютер со звуковой картой. Для того чтобы окунуться в мир «цифровой радиосвязи», достаточно настроить трансивер в определенный участок любительского диапазона, подать НЧ сигнал с линейного выхода трансивера на линейный вход звуковой карты и запустить на компьютере программу для цифровых модов.

Наиболее популярный режим для проведения повседневных радиосвязей — BPSK31. Его фазоманипулированный сигнал занимает очень узкую полосу (около 50 Гц), довольно помехоустойчив, а широкий набор символов позволяет общаться не только с использованием букв латинского алфавита, но и букв национальных алфавитов.

Скринкаст (видео) проведения радиосвязи BPSK31 на общий вызов:

Цифровые виды связи

Сегодня удалось наконец провести первые QSO в цифровом формате. Для этого использовал программу UR5EQF. Настроил взаимодействие с трансивером с использованием CAT интерфейса. Манипулировал в режиме SSB на диапазонах 40 и 20 метров. Выбрал моду PSK31. Принимал и в FT8, но не удалось пока этот формат подружить с трансивером на передачу цифровых данных (настроил синхронизцию времени). А вот в PSK31 вполне получилось. Вот скриншот экрана компьютера с QSO:

Ноутбук использовался с внешней звуковой картой SBXproStudio. Довольно качественно декодировался цифровой сигнал. Не сразу разобрался с заготовками макросов. Так что первое QSO получилось несколько комковатым.

Подробнее о цифровых видах радиосвязи можно почитать здесь.

Сегодня же и получил eQSL от некоторых корреспондентов:

Появится немного свободного времени попробую и другие моды.

Помимо используемой программы установил на компьютер WSJT-X и MixW, но получил следующие результаты:
WSJT-X отказалась работать на передачу без возможности управления трансивером с компьютера (переключения, частоты, режимы), а  попытки передачи с использованием MixW не привели к положительному результату (состоявшемуся QSO). Возможно не корректно настроил взамодействие компьютера с этой программой и трансивером. Проразбираюсь.

А так, довольно прикольно проводить QSO, выбирая цифровые потоки в виртуальном "водопаде".

E-QSL

Электронные QSL карточки можно получить с помощью специальных сайтов, где радиолюбители зарегистрированы и грузят электронные  логи своих журналов.
QSL -карточка служит подтверждением того,что проведена радиосвязь срадиолюбителем. В такой карточке сообщают все данные радиосвязи: дата, время, диапазон, слышимость и проч. Всегда приятно получить яркую красочную карточку.

Вот примеры полученных мною Электронных карточек радиолюбителей, которые воспользовались сервисом  https://www.eqsl.cc:

Вот примеры Электронных QSLкарточек от сервиса https://hamlog.ru/:

Существуют и другие альтернативные порталы для взаимодействия радиолюбителей. Есть платные решения, но можно найти и доступные бесплатные решения.

Собрание радиолюбителей Марий Эл



Региональное отделение союза радиолюбителей России. Радиоклуб 4 января 2019.

Вот и вступил в свои права 2019 год

Новогоднее фото R4SBD
